Aναβάθμιση σε RNS-510

Ευρετήριο Άρθρου

Βαθμός δυσκολίας: Μικρός

Απαιτούμενος χρόνος: 1 _^1/2 ώρα

Αν ψάχνετε να αναβαθμίσετε το ηχοσύστημά σας, τότε το RNS-510 είναι μια από τις κορυφαίες λύσεις για σας και επίσης η αντικατάσταση είναι σχεδόν plug-n-play.

Ψάχνωντας στο ebay βρήκαμε αρκετούς τύπους RNS 510 με διαφορετικό hardware A,B,C και δυνατότητες. Επίσης διαπιστώσαμε ότι η κορυφαία έκδοση C είχε 2 άλλες υποεκδόσεις που η μόνη διαφορά τους είναι η οθόνη. TFT-LCD ή LED. Για να υπάρχει διαχωρισμός, στο RNS510 με την οθόνη LED, το κουμπάκι πάνω δεξιά έχει αλλάξει σε ένα αστέρι.

Λόγω σημαντικής διαφοράς στην τιμή, και μικρών διαφορών από πλευράς δυνατοτήτων στην έκδοση με το αστέρι, προτίμησα την έκδοση με την οθόνη TFT-LCD.

Παράγγειλα το RNS-510 από ebay και ήρθε στην πόρτα μου σε 9 μέρες.

Ανανέωση 12/2012: Η τελευταία hardware έκδοση του RNS-510 είναι η J. Διαθέτει ταχύτερο επεξεργαστή, οθόνη LED, μεγαλύτερο δίσκο, βελτιωμένο δέκτη ραδιοφώνου και φυσικά όλες τις λειτουργίες των προηγούμενων εκδόσεων.

ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ

Η συσκευασία περιείχε τα κάτωθι:

1. To RNS 510:

2. Την κεραία του GPS:

3. Τους χάρτες V7-2010 σε DVD

4. Tο εγχειρίδιο χρήσης του RNS-510

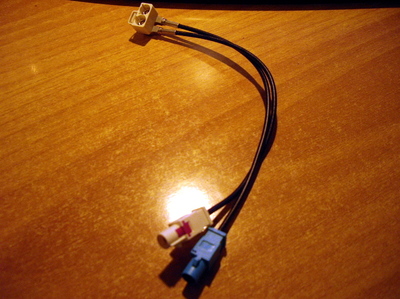

5. Το καλώδιο μετατροπής (χρειάζεται μόνο για αναβάθμιση 2ης γενιάς ηχοσύστημα σε 3ης γενιάς)

ΑΠΑΡΑΙΤΗΤΑ ΕΡΓΑΛΕΙΑ

Δεν χρειάζονται πολλά εργαλεία για την τοποθέτηση του RNS510 καθώς είναι plug-n-play συσκευή. Θα χρειαστείτε τα εξής:

• Trim Removers

Για την αφαίρεση του πλαστικού διακοσμητικού χωρίς να προκαλέσετε γραντζουνιές. Τα βρίσκετε στο ebay με τιμές το πολύ 20 ευρώ το σετ. Έχουμε διαβάσει ότι για την ίδια δουλειά κάποιοι χρησιμοποιήσαν επιτυχώς και τηλεκάρτα.

• Ένα ειδικό TORX κατσαβίδι μεγέθους T20.

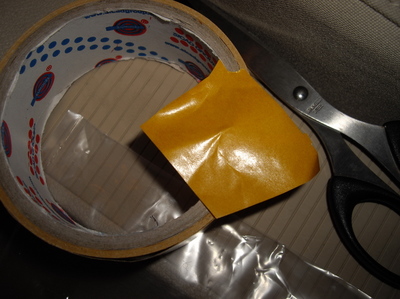

• Αυτοκόλλητη ταινία διπλής όψεως.

• (μόνο για ηχοσυστήματα 2ης γενιάς) Ένα ειδικό εργαλείο για την αφαίρεση των ηλεκτρικών ακίδων από την μαύρη υποδοχή στο πίσω μέρος του ηχοσυστήματος.

• (μόνο για ηχοσυστήματα 2ης γενιάς) Το καλώδιο vag-com από την εταιρεία ross-tech για τον επαναπρογραμματισμό του εγκεφάλου του αυτοκινήτου. Μπορείτε να προμηθευτείτε το καλώδιο από κάποιον τρίτο. Χρειάζεται φυσικά και φορητός Η/Υ.

• (μόνο για ηχοσυστήματα 2ης γενιάς) Απαιτείται αγορά νέου Can bus συστήματος εάν το firmware του RNS-510 είναι μεταγενέστερο της έκδοσης 1100.

ΑΦΑΙΡΕΣΗ ΤΟΥ ΠΑΛΙΟΥ RCD

Χρησιμοποιώντας τα trim removers, αφαιρείτε το πλαστικό διακοσμητικό πλαίσιο ξεκινώντας από πάνω (μαρκαρισμένα με κόκκινο χρώμα). Συνεχίζετε αφαιρώντας το πάνω πλαϊνά και κατεβαίνετε σιγά σιγά προς το κάτω μέρος. Δείτε προσεχτικά τις παρακάτω εικόνες για να καταλάβετε που βρίσκονται τα κλιπ στερέωσης που συγκρατούν το πλαίσιο. Πολύ προσοχή για να μην τα σπάσετε!

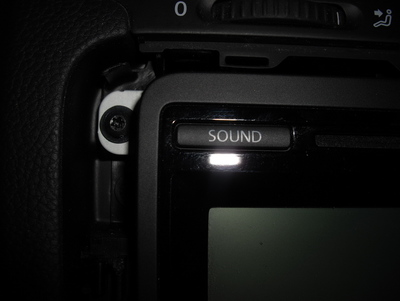

Υπάρχουν 4 ειδικές βίδες που συγκρατούν το RCD.

Τις αφαιρείτε με το κατσαβίδι Torx Τ20.

Βγάζετε προς τα έξω το RCD και ξεσυνδέετε τα 2 καλώδια του. Το καλώδιο με το μαύρο βύσμα έχει ένα κλιπάκι που πρέπει να ανασηκώσετε ώστε να μπορέσετε να το αφαιρέσετε.

Τώρα ανάλογα με την έκδοση του παλιού ηχοσυστήματός σας πρέπει να προχωρήσετε στο επόμενο βήμα που είναι η σύνδεση του RNS 510.

• Αν έχετε 3ης γενιάς ηχοσύστημα, όπως στην περίπτωσή μου, τότε είναι λόγος για να χαρείτε. Μένει να κουμπώσετε μέσα το RNS-510 και είστε έτοιμοι! Τα RCD-210, RCD-310, RCD-510 και RNS-310 είναι 3ης γενιάς ηχοσύστηματα. Προχωρήστε στην επόμενη σελίδα.

• Αν έχετε 2ης γενιάς ηχοσύστημα, τότε πρέπει να κάνετε διάφορες μετατροπές. Τα RCD-300, RCD-500 και MFD2 είναι 2ης γενιάς ηχοσύστηματα. Προχωρήστε στην σελίδα 5.

ΣΥΝΔΕΣΗ ΤΟΥ RNS-510

(ΑΥΤΟΚΙΝΗΤΑ ME 3ΗΣ ΓΕΝΙΑΣ ΣΥΣΤΗΜΑΤΑ)

Στην περίπτωση που το παλαιό σας ηχοσύστημα έχει την ίδια συνδεσμολογία με το RNS-510, τότε μένει απλά να το συνδέσετε και να τοποθετήσετε την κεραία του GPS!

1. Συνδέστε τα καλώδια στο RNS-510 (φροντίστε να κουμπώσουν σωστά).

2. Σπρώχνετε προς τα μέσα το RNS.

3. Βιδώνετε τις 4 βίδες με το κατσαβίδι Torx.

4. Τοποθετείτε το πλαστικό κάλυμα.

ΣΥΝΔΕΣΗ ΤΟΥ RNS-510

(ΑΥΤΟΚΙΝΗΤΑ ME 2ΗΣ ΓΕΝΙΑΣ ΣΥΣΤΗΜΑΤΑ)

Αν το παλιό σας ηχοσύστημα δεν έχει την ίδια συνδεσμολογία με το RNS-510 (2η γενιά) τότε πρέπει να προβείτε σε διάφορες αλλαγές πριν και μετά την εγκατάσταση για την σωστή λειτουργία του RNS.

Αναβάθμιση CAN Bus

Εάν εγκαθιστάτε ένα RNS 510 με λογισμικό νεότερο του 1200 ή οποιοδήποτε άλλο ηχοσύστημα 3ης γενιάς, τότε πρέπει να αναβαθμίσετε το CAN Bus σε έκδοση L ή καλύτερη. Μπορείτε να μάθετε τι έκδοση έχετε χρησιμοποιώντας τα VCDS ή κοιτώντας το CAN Bus του αυτοκινήτου σας.

Περισσότερες πληροφορίες (αγγλικά)

Αλλαγή του Can Bus σε VW (αγγλικά)

Αλλαγή καλωδίων για το CD Changer και το Aux In

Προβλήματα ήχου με το CD changer μετά την αλλαγή ηχοσυστήματος (αγγλικά)

Προβλήματα ήχου με την είσοδο Aux μετά την αλλαγή ηχοσυστήματος (αγγλικά)

ΣΥΝΔΕΣΗ ΤΗΣ ΚΕΡΑΙΑΣ GPS

1. Ακολουθείτε τις οδηγίες για την αφαίρεση των πλαστικών κομματιών ώστε να περαστεί το καλώδιο της κεραίας. Δείτε εδώ ή εδώ για τον πιο σωστό τρόπο.

2. Προσαρμόζετε την αυτοκόλλητη ταινία διπλής όψεως στην κεραία GPS.

3. Τοποθετείτε την κεραία πάνω στο ταμπλό. Αυτή η λύση είναι η πιο αποδοτική. Εναλλακτικά η κεραία του GPS μπορεί να μπει στην κολώνα A-Pillar ή κάτω από το ηχοσύστημα. Το τελικό αποτέλεσμα φαίνεται στην παρακάτω φωτογραφία:

Η λήψη των δορυφόρων, με την τοποθέτηση της κεραίας GPS στο ταμπλό, ήταν αρκετά ικανοποιητική. Ωστόσο για τέλεια αποτελέσματα μπορείτε να εγκαταστήσετε την εργοστασιακή κεραία GPS στο πορτ-παγκαζ του αυτοκινήτου. Οι οδηγίες εγκατάστασης όμως ξεφεύγουν από τα όρια του παρόντος οδηγού.

ΚΩΔΙΚΟΠΟΙΗΣΗ ΤΟΥ RNS 510

Συνδέετε τον φορητό υπολογιστή με την υποδοχή του εγκεφάλου (ECU) του αυτοκινήτου μέσω του ειδικού καλωδίου vag-com. Το κλειδί πρέπει να είναι γυρισμένο στην θέση "ON".

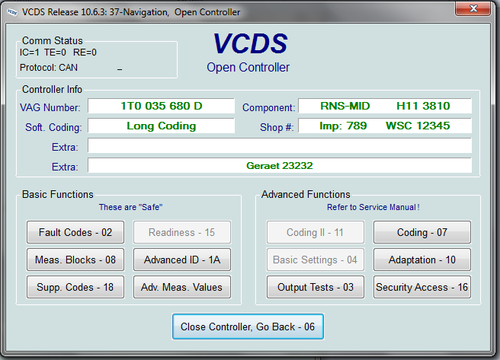

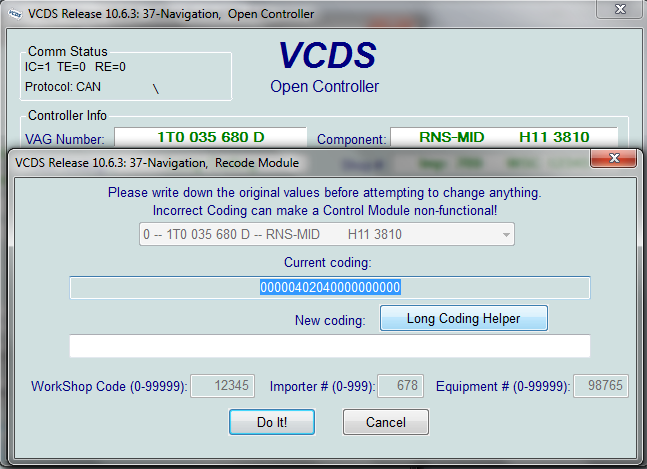

Τρέχετε το πρόγραμμα vcds. Την πρώτη φορά που θα τρέξετε το πρόγραμμα, πρέπει να πάτε στο μενού "Options" και να εισάγετε έναν κωδικό στο πεδίο "workshop" αλλιώς το vcds δεν θα σας αφήνει να πραγματοποιήσετε καμία κωδικοποίηση.
